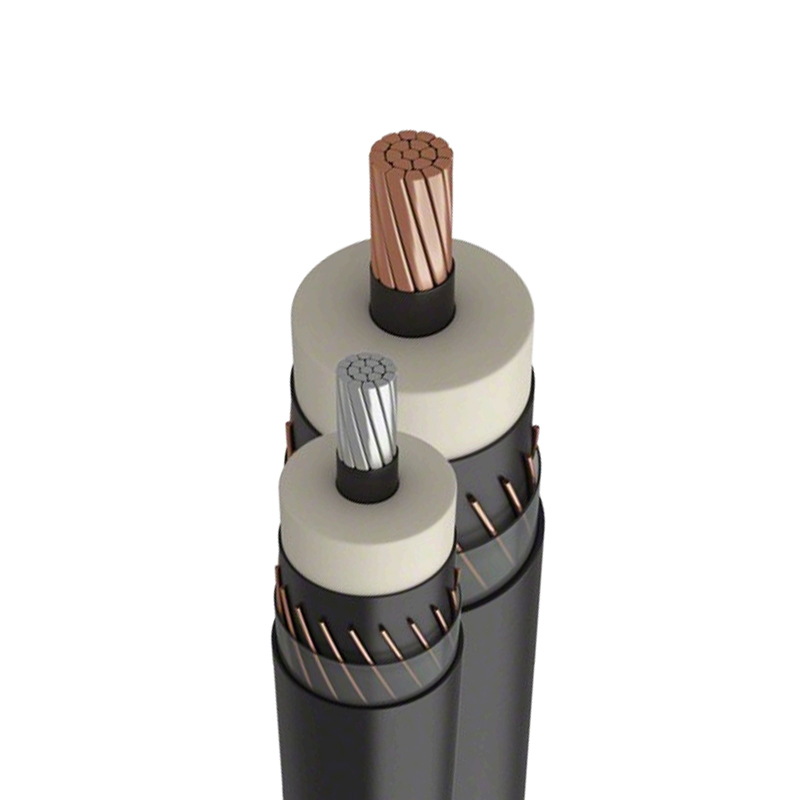

রেটেড ভোল্টেজ 3.6/6kV~26/35kV এর জন্য XLPE ইনসুলেটেড পাওয়ার ক্যাবল
- তারের প্রকার এবং নাম
| টাইপ | আবেদন | |
| ইভ | কপার কোর এক্সএলপিই ইনসুলেটেড পিভিসি শিথেড পাওয়ার তারের | ইনডোর, টানেল, কেবল ট্রেঞ্চ এবং অন্যান্য জায়গা, বাহ্যিক যান্ত্রিক শক্তিকে সহ্য করতে পারে না। চৌম্বক ব্যবস্থাপনায় একক কোর তারগুলি স্থাপন করার অনুমতি নেই।
অভ্যন্তরীণ, সুড়ঙ্গ, তারের পরিখা বা সমাহিত করা কিছু যান্ত্রিক বাহ্যিক শক্তিকে সহ্য করতে পারে, কিন্তু বড় টান সহ্য করতে পারে না।
ইনডোর, টানেল, কেবল ট্রেঞ্চ ড্রেজিং বা সমাহিত করা ইত্যাদি যান্ত্রিক বাহ্যিক শক্তি এবং নির্দিষ্ট টান সহ্য করতে পারে। |
| YJLV | অ্যালুমিনিয়াম কোর এক্সএলপিই ইনসুলেটেড পিভিসি চাদরযুক্ত পাওয়ার ক্যাবল | |
| ভিওয়াই | কপার কোর এক্সএলপিই ইনসুলেটেড পলিথিন চাদরযুক্ত পাওয়ার ক্যাবল | |
| YJLY | অ্যালুমিনিয়াম কোর এক্সএলপিই ইনসুলেটেড পলিথিন চাদরযুক্ত পাওয়ার তার | |
| Yv22 | কপার কোর এক্সএলপিই ইনসুলেটেড স্টিল বেল্ট আর্মার্ড পিভিসি চাদরযুক্ত পাওয়ার তার | |
| YJLV22 | অ্যালুমিনিয়াম কোর এক্সএলপিই ইনসুলেটেড স্টিল বেল্ট আর্মার্ড পিভিসি চাদরযুক্ত পাওয়ার তার | |
| YIV23 | কপার কোর এক্সএলপিই ইনসুলেটেড স্টিল বেল্ট আর্মার্ড পলিথিন চাদরযুক্ত পাওয়ার তার | |
| YILV23 | অ্যালুমিনিয়াম কোর এক্সএলপিই ইনসুলেটেড স্টিল বেল্ট আর্মার্ড পলিথিন চাদরযুক্ত পাওয়ার তার | |
| YJV32 | কপার কোর এক্সএলপিই ইনসুলেটেড ফাইন স্টিলের তার সাঁজোয়া পিভিসি চাদরযুক্ত পাওয়ার তার | |
| YJLV32 | অ্যালুমিনিয়াম কোর এক্সএলপিই উত্তাপযুক্ত সূক্ষ্ম ইস্পাত তার সাঁজোয়া পিভিসি চাদরযুক্ত পাওয়ার তার | |
| YJV33 | কপার কোর এক্সএলপিই ইনসুলেটেড ফাইন স্টিলের তার সাঁজোয়া পলিথিন চাদরযুক্ত পাওয়ার তার | |
| YJLV33 | অ্যালুমিনিয়াম কোর এক্সএলপিই উত্তাপযুক্ত সূক্ষ্ম ইস্পাত তার সাঁজোয়া পলিথিন চাদরযুক্ত পাওয়ার তার |
- তারের উত্পাদন পরিসীমা
| টাইপ | কোর | রেটেড ভোল্টেজ কেভি | ||||||
| ৩.৬/৬ | ৬/৬৬/১০ | ৮.৭/১০ ৮.৭/১৫ | 12/20 | 18/20 18/30 | 21/35 | 26/35 | ||
| নামমাত্র ক্রস-সেকশন মিমি2 | ||||||||
| YJV YILV YJY YJLY | 1 | 25-630 | 25-630 | 25-630 | 35-630 | 50-630 | 50-630 | 50-630 |
| 3 | 25-630 | 25-630 | 25-630 | 35-630 | 50-630 | 50-630 | 50-400 | |
| YJV22 YJLV22 YJV23 YJLV23 | 1 | 25-630 | 25-630 | 25-630 | 35-630 | 50-630 | 50-630 | 50-630 |
| 3 | 25-630 | 25-630 | 25-630 | 35-630 | 50-630 | 50-630 | 50-400 | |
| YJV32 YJLV32 YJV33 YJLV33 | 1 | 25-630 | 25-630 | 25-630 | 35-630 | 50-630 | 50-630 | 50-630 |
| 3 | 25-630 | 25-630 | 25-630 | 35-630 | 50-630 | 50-630 | 50-400 | |
দ্রষ্টব্য: সিঙ্গল-কোর সাঁজোয়া তারের ডিসি সিস্টেমের জন্য উপযুক্ত, এসি সিস্টেমের জন্য নয়, নন-চৌম্বকীয় উপাদানের সাঁজোয়া স্তর ব্যবহার করা উচিত বা চৌম্বকীয় নিরোধক পরিমাপ ব্যবহার করা উচিত।
- তারের নির্মাণ

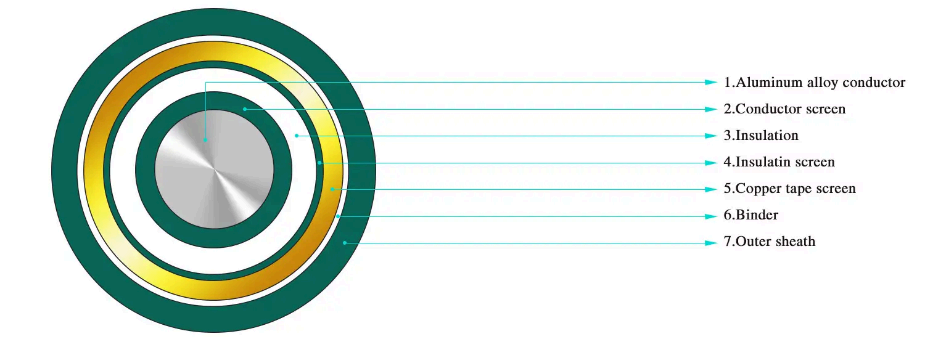

· 3.6/6kV~26/35kV থেকে রেটেড ভোল্টেজের জন্য একক কোর XLPE নিরোধক পাওয়ার কেবল

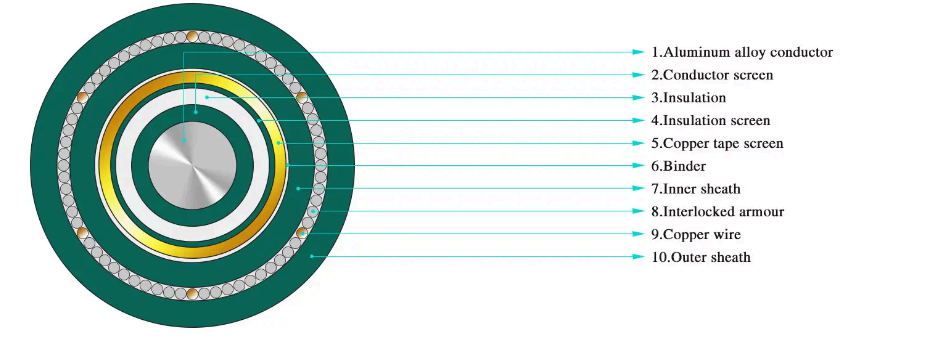

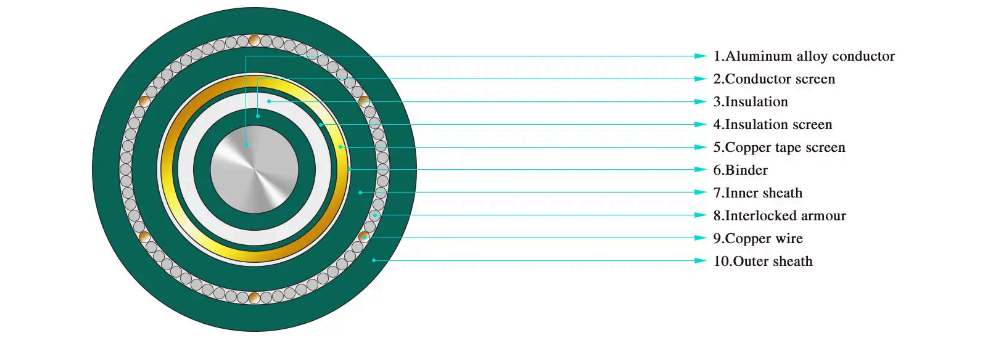

· 3.6/6kV~26/35kV থেকে রেটেড ভোল্টেজের জন্য একক কোর XLPE নিরোধক ইস্পাত তারের আর্মার্ড পাওয়ার ক্যাবল

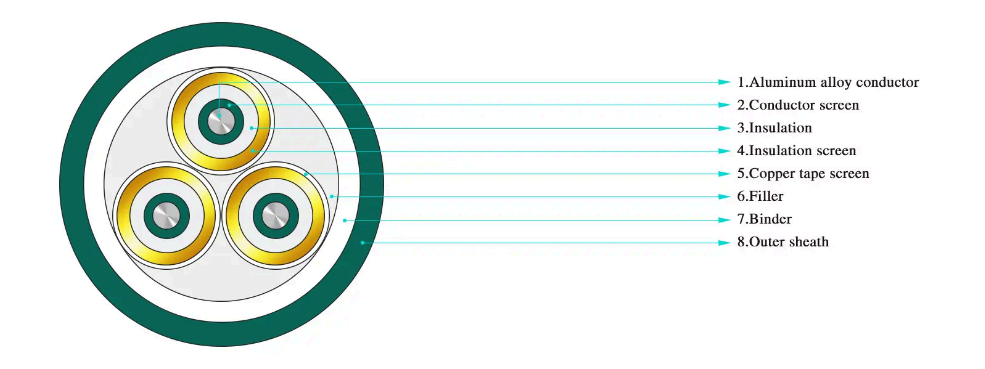

· 3.6/6kV~26/35kV থেকে রেটেড ভোল্টেজের জন্য থ্রি-কোর XLPE ইনসুলেশন পাওয়ার ক্যাবল
· 3.6/6kV~26/35kV থেকে রেটেড ভোল্টেজের জন্য তিন-কোর XLPE নিরোধক ইস্পাত টেপ সাঁজোয়া পাওয়ার কেবল
· 3.6/6kV~26/35kV থেকে রেটেড ভোল্টেজের জন্য থ্রি-কোর XLPE নিরোধক ইস্পাত তারের আর্মার্ড পাওয়ার ক্যাবল
- তারের প্রকার এবং নাম
| নামমাত্র ক্রস- বিভাগীয় এলাকা মিমি 2 | নিরোধক বেধ মিমি | YJV YJY YJLVYJLY | YJV22 YJV22 YJLV23 YJLV23 | YJV32 YJV32 YJLV32 YJLV32 | ||||||
| প্রায় সামগ্রিক ব্যাস মিমি | গণনা করা হয়েছে তারের ওজন | প্রায় সামগ্রিক ব্যাস মিমি | গণনা করা হয়েছে ওজন এর তারের | প্রায় সামগ্রিক ব্যাস মিমি | গণনা করা হয়েছে ওজন এর তারের | |||||
| YJV YJY | YJLV YJLY | YJV22 YJV22 | YJLV23 YJLV23 | YJLV23 YJLV23 | YJLV32 YJLV32 | |||||
| 1×25 | 2.5 | 17.2 | 495 | —— | 21.0 | 737 | —— | 23.4 | 848 | —— |
| 1×35 | 2.5 | 18.3 | 608 | —— | 22.1 | 865 | —— | 24.5 | 980 | —— |
| 1×50 | 2.5 | 19.7 | 753 | 464 | 23.3 | 1017 | 728 | 25.7 | 1136 | 847 |
| 1×70 | 2.5 | 21.3 | 977 | 558 | 24.9 | 1260 | 841 | 27.3 | 1386 | 967 |
| 1×95 | 2.5 | 23.2 | 1256 | 676 | 26.6 | 1551 | 971 | 29.2 | 1695 | 1115 |
| 1×120 | 2.5 | 24.4 | 1498 | 770 | 27.8 | 1808 | 1080 | 30.4 | 1962 | 1234 |
| 1×150 | 2.5 | 26.2 | 1792 | 893 | 29.6 | 2123 | 1224 | 32.2 | 2285 | 1386 |
| 1×185 | 2.5 | 27.8 | 2151 | 1030 | 31.4 | 2515 | 1394 | 33.8 | 2670 | 1549 |
| 1×240 | 2.6 | 30.6 | 2730 | 1262 | 34.2 | 3129 | 1661 | 36.6 | 3297 | 1829 |
| 1×300 | 2.8 | 33.5 | 3366 | 1521 | 38.3 | 4139 | 2294 | 39.5 | 3980 | 2135 |
| 1×400 | 3.0 | 36.6 | 4216 | 1851 | 41.4 | 5056 | 2691 | 42.6 | 4885 | 2520 |
| 1×500 | 3.2 | 40.7 | 5330 | 2294 | 45.5 | 6259 | 3223 | 47.7 | 6209 | 3173 |
| 1×630 | 3.2 | 44.6 | 6708 | 2799 | 49.8 | 7769 | 3860 | 54.2 | 8044 | 4135 |
| 1×800 | 3.2 | 48.7 | 8412 | 3409 | 54.1 | 9594 | 4591 | 57.3 | 9717 | 4714 |
| 1×1000 | 3.2 | 52.7 | 10210 | 4060 | 57.9 | 11456 | 5306 | 62.3 | 11759 | 5609 |
| 3×25 | 2.5 | 34.6 | 1672 | —— | 39.2 | 2229 | —— | 40.6 | 2800 | —— |
| 3×35 | 2.5 | 37.0 | 2039 | —— | 42.0 | 2663 | —— | 44.2 | 3587 | —— |
| 3×50 | 2.5 | 39.8 | 2488 | 1621 | 44.8 | 3151 | 2279 | 47.0 | 4137 | 3265 |
| 3×70 | 2.5 | 43.6 | 3225 | 1968 | 48.6 | 3945 | 2682 | 50.8 | 5026 | 3763 |
| 3×50 | 2.5 | 47.5 | 4086 | 2346 | 52.9 | 4917 | 3169 | 56.1 | 6608 | 4860 |
| 3×120 | 2.5 | 50.3 | 4883 | 2698 | 55.7 | 5732 | 3535 | 58.9 | 7501 | 5304 |
| 3×150 | 2.5 | 54.0 | 5782 | 3086 | 59.6 | 6721 | 4011 | 62.8 | 8592 | 5882 |
| 3×185 | 2.5 | 57.6 | 6955 | 3591 | 63.2 | 7912 | 4531 | 66.4 | 9931 | 6550 |
| 3×240 | 2.6 | 63.6 | 8767 | 4364 | 69.6 | 9881 | 5455 | 72.8 | 12085 | 7659 |
| 3×300 | 2.8 | 69.9 | 10755 | 5219 | 76.1 | 12010 | 6446 | 79.3 | 14399 | 8835 |
| 3×400 | 3.0 | 76.5 | 13406 | 6311 | 84.3 | 15605.0 | 8475.0 | 87.6 | 18531 | 11401 |
| 3×500 | 3.2 | 85.1 | 16906 | 7797 | 93.3 | 19368.0 | 10214.0 | 96.6 | 22589 | 13435 |
